中日龙电器制品(深圳)有限公司 应用Moldflow成功故事分享

引言:随着CAE技术在塑件行业越来越被人们所熟悉,Moldflow已经被广泛的应用到企业中来,成为企业实现科学发展的必备工具,原来单纯的依赖经验进行设计的时代已经一去不复返了。
在这样的背景下,是不是有了Moldflow所有关于塑胶行业的问题都可以解决了呢?答案当然是否定的,Moldflow只是一个辅助验证工具,应用的好不好很大程度上还是依赖应用者的经验,所以建立对Moldfow正确的认识和理解,正确的把moldflow当做有效的验证工具非常重要,而最终应用moldflow的终极目标就是实现成型窗口最大化,实现制造批量生产的稳定性。以下就以中日龙电器制品有限公司为例,介绍如何通过Moldflow实现成型窗口最大化。

二、中日龙电器制品(深圳)有限公司介绍
中日龙电器制品(深圳)有限公司是一家日本企业,主要为东芝、富士通、Sony、日立、NEC、理光、Brother等日本客户提供从模具制造到成型试模至量产的一体化新产品业务,每年生产模具约为1200套。
为了在设计前期和客户有更好的沟通,避免潜在的设计风险,这家公司在2008年共买了6套Autodesk Moldflow Adviser,通过我们多年的持续服务,Moldflow已经在中日龙公司得到了很好的应用。在2009年3月份,作为成功用户参加了由CAD-IT新科益在深圳举办的Moldflow研讨会,发表了Moldflow如何帮助中日龙优化设计流程的演讲。

随着Moldflow在中日龙公司的持续深入应用,虽然工程师积累了丰富的应用经验,但是发现AMA的功能越来越难以应对复杂的实际成型问题,Autodesk Moldflow Adviser定性分析以及主要用于前期设计的快速检讨的局限性就出来了,如无法完全模拟实际成型工艺,无法预测变形问题。而解决这些问题都是更高阶的版本Autodesk Moldflow Insight所具备的功能。为此在2011年公司又加大了对Moldflow的投入,增加一套Autodesk Moldflow Insight,实现了高低搭配的系统组合。在前期快速需要和客户检讨阶段应用Autodesk Moldflow Adviser快速分析,后期应用Autodesk Moldflow Insight实现跟深入的分析,解决更复杂的成型问题。 在多年应用Autodesk Moldflow Adviser积累的经验基础上,又经过一年多的Autodesk Moldflow Insight的实际应用,中日龙公司很快在Autodesk Moldflow Insight方面获得了成功。2012年12月21日,作为成功用户中日龙公司 参加了由CAD-IT新科益在深圳举办的Moldflow研讨会,发表了Moldflow在中日龙公司成功引用经验分享,获得了与会者的一致肯定。

三、中日龙电器制品(深圳)有限公司Moldflow案例分享
案例一:正确评估方案的可行性
在评估方案的时候,什么才是最佳方案的标准,以下通过案例分析来介绍。

    下图为数码相机的外壳,产品厚度设计分布不均匀,局部容易充填不满。

    该产品所用材料为PC+10%GF,流动性比较差,加上产品壁厚最小为0.6mm的条件,成型风险比较大。

    为首先确定产品能够充满,指定以下四种方案。

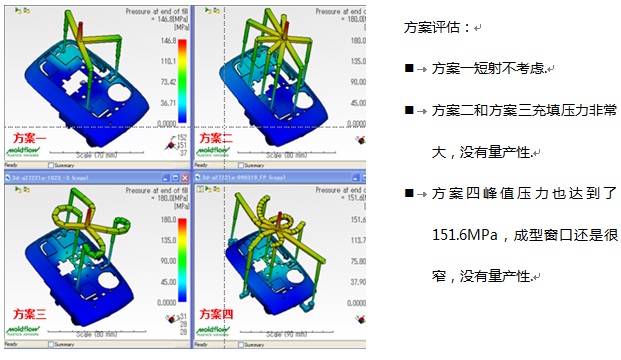

    四方案评估,从压力判断可成型性。

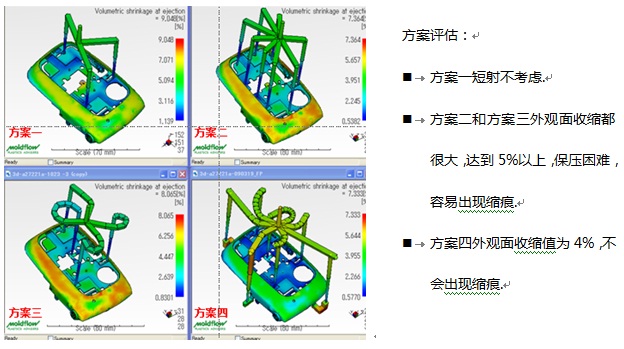

    四方案评估,从外观判断可成型性。

    综合考虑方案四是最佳的模具设计方案,但成型压力大,成型窗口比较窄,考虑优化产品设计,如下:

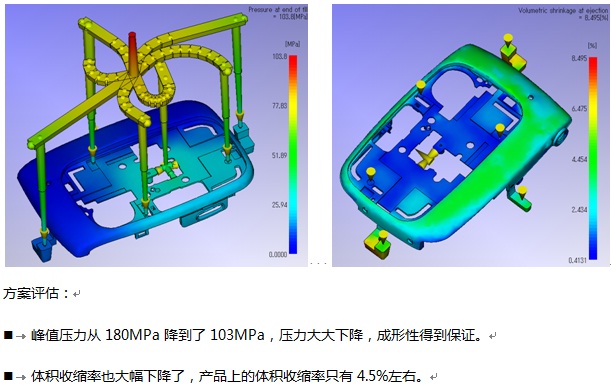

    重新按照3D设计分析如下:

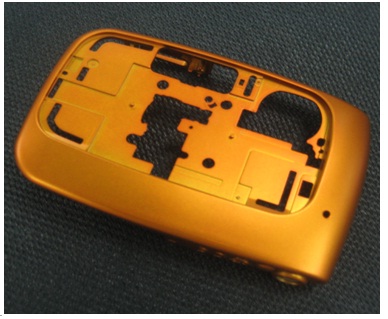

    以下是成型之后经过喷涂的产品,没有出现短射和外观缩水问题。

    案例二:建立分析结果的标准知识库

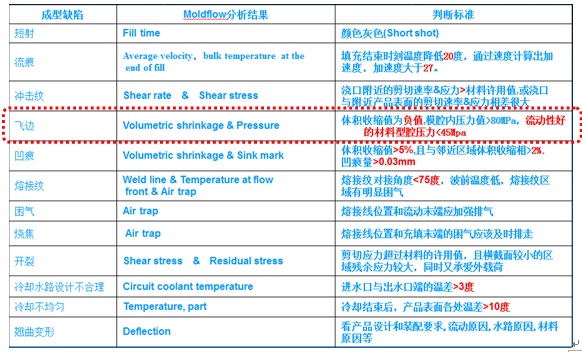

    在对分析结果进行评估时候,所采用的标准并不是一成不变的,它是根据具体情况需要做一些修正,不断的完善知识库,如下案例

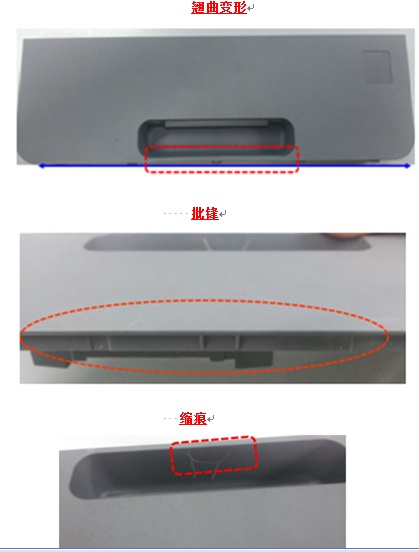

    下图为打印机配件的抽屉把手,问题点是把手存在变形,批锋和缩痕等问题,如下所示:

    分析问题点:为改善缩水,局部压力达到52Mpa,导致批锋。

    在原有的判断标准基础上进行修正,为避免产生批锋,该方案型腔压力应小于45Mpa。

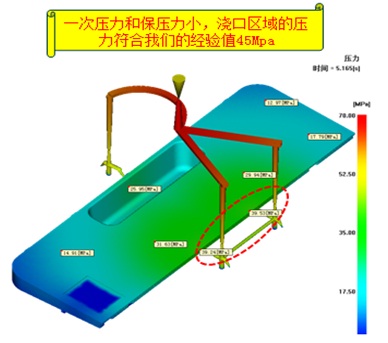

    优化模具设计,通过增加浇口降低压力,同时改善缩水,进而改善变形,如下结果。

    下图为实际试模的产品,所有问题都得到了解决。



    三、中日龙电器制品(深圳)有限公司Moldflow使用心得
    中日龙工程师非常清楚应用Moldflow最重要的是获得成型窗口最大化,所有的设计变更都围绕这个目标来展开。为了使成型窗口最大化,需要解决产品外观缺陷,产品尺寸,甚至要考虑到不同方案的成本差异化。要在各种方案中找到一个平衡,使成型窗口都能够容纳为解决不同问题需要的成型工艺,工艺之间不相互冲突,最终实现批量生产的稳定性。

    其次在应用Moldflow的过程中,大多数情况下,我们使用普遍的判断标准,但是根据具体情况,比如材料的流动性能,收缩性能相应的判断标准也要跟着变化,所以建立更加具有参考性的knowhow是非常重要的。这方面中日龙公司做的很好,已经有一定的经验积累,随着更深入的研究,一定会用的越来越好。
