Moldflow材料性能测试之一热性能


一直以来, 大家在使用Moldflow分析过程中,都会看到材料的常见物性:热性能,机械性能、PVT曲线,粘度、收缩属性等等。但是这些性能是怎么测量出来的,它们对Moldflow分析有何影响,并不是很清楚。

从本期开始,我们给大家提供一系列材料性能测试的介绍,本次的主题是Moldflow材料性能测试之一热性能。

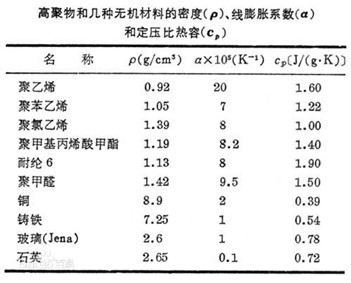

高聚物最基本的热学性能是热膨胀、比热容、热导率,其数值随状态(如玻璃态、结晶态等)和温度而变,并与制品的加工和应用有密切关系。高聚物的热学性能受温度的影响比金属、无机材料大,常见的高聚物、金属、玻璃的热学性能比较见表

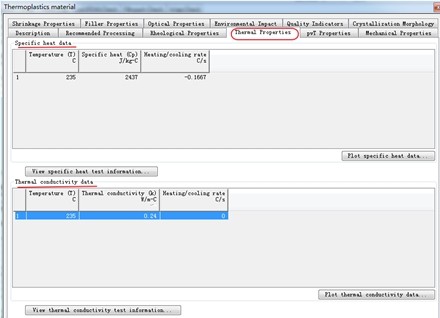

Moldflow材料属性的热性能是指比热容,热导率。如下图所示

1. 热导率K

1.1 热导率又称为热传导率(Thermal Conductivity):

材料直接传导热量的能力称为热传导率。热导率定义为单位截面、长度的材料在单位温差下和单位时间内直接传导的热量。热导率的单位为瓦每米每开尔文。

其中A是导热体的横截面积,∆Q/∆t是单位时间内传导的热量,x是两热源间导热体的厚度,∆T则是温度差。

导热系数与材料的组成、结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料,导热系数较小。材料的含水率低、温度较低时,导热系数较小。

从热传导公式可以知道:高的热传导率意味着较好的热能传递性能和或者较差的绝热性能。H=-kA dT/dx其中H是热流率,K是热传导率,A是热传导截面积,dT/dx:温度梯度

热传导性能用于流动和冷却分析,在成型阶段熔体快速流入冷的型腔,材料的温度梯度很大,热传导率决定了多少热量流过。

1.2 热传导率可以准确的模拟:

冷却速率、熔体流动温度、冷凝层厚度、热传导。 热扩散系数取决于热传导率,密度和比热容:a = k / (r x Cp ) 。它使用在Moldflow软件的热和物质传递方程中。

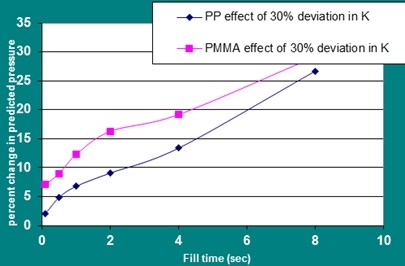

下面图表展示了热传导率对充填压力的敏感性:

从图表可知:

  • 提高热传导率会增加注射压力
  • 温度敏感的材料对热传导率更敏感
  • 充填时间越长,影响压力越大

1.3 Moldflow热传导率测试方法:

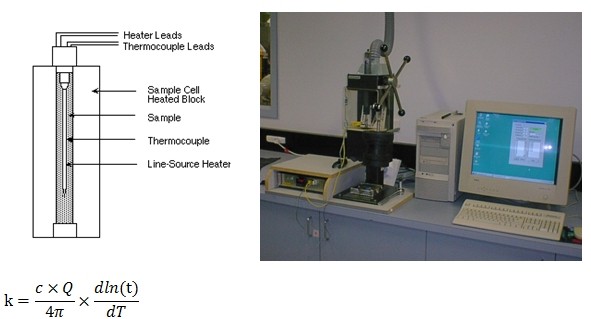

ASTM D 5930 Line source method

测试流程:

  1. 先把线热源探针伸入柱体样本
  2. 从热平衡状态,一定量的热能通过样本和探针
  3. 周围熔体的热传导率直接影响探针的温度升高速率

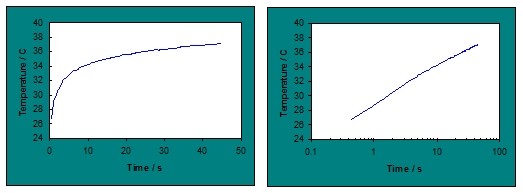

因而,通过分析温度与时间的斜率,可以计算出周围熔体的热传导率。

其中c是探针常数,Q是热流量。

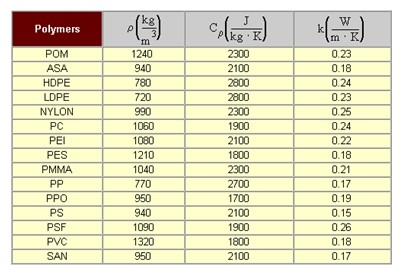

Moldflow中典型的热性能参数:

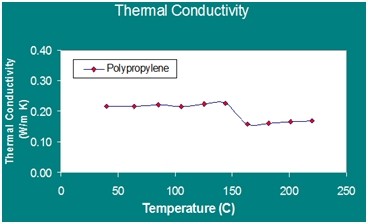

下图为结晶材料的热传导率随温度变化的曲线:

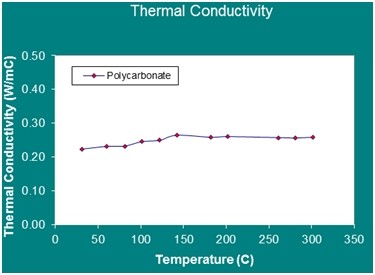

下图为无定型材料的热传导率随温度变化的曲线:

对比二者的曲线会发现:结晶型材料的热传导率在熔点附近有较大波动,无定型材料则不明显。

2. 比热(specific heat)

2.1 比热是单位质量的某种物质,在温度升高时吸收的热量与它的质量和升高的温度乘积之比。比热容是表示物质热性质的物理量。通常用符号c表示。比热容与物质的状态和物质的种类有关。它是衡量材料把热量转换成实际温度增加的能力。

比热用于流动和冷却分析,可以确定转变温度(Ttrans)和顶出温度(Teject)。

2.2 比热可以准确的模拟:冷却速率、熔体流动温度、冷凝层厚度、热传导。

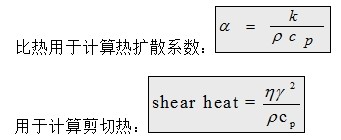

热扩散系数和剪切热影响:冷却速率、冷凝层厚度、熔体温度、粘度、收缩和翘曲。

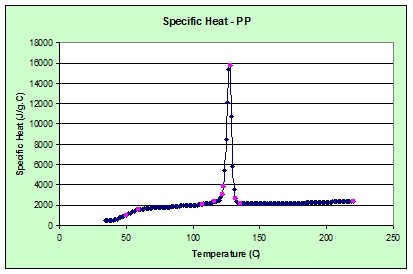

2.3 Moldflow比热测试方法:差示扫描量热法Differential Scanning Calorimeter (DSC) 在程序控制温度下,测量输入到试样和参比物的功率差(如以热的形式)与温度的关系。差示扫描量热仪记录到的曲线称DSC曲线,它以样品吸热或放热的速率,即热流率dH/dt(单位毫焦/秒)为纵坐标,以温度T或时间t为横坐标,可以测定多种热力学和动力学参数,例如比热容、反应热、转变热、相图、反应速率、结晶速率、高聚物结晶度、样品纯度等

2.3.1 测试标准:

● ASTM E1269 – DSC比热
● ASTM D3417 – DSC高聚物融合与结晶的热焓
● ASTM D3418 – DSC转变温度

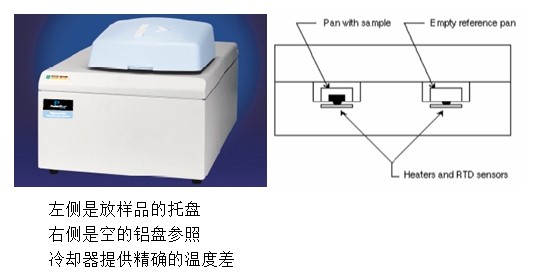

2.3.2测试设备:Perkin-Elmer Diamond DSC (USA)

2.3.4测试流程:

  1. 样品从最高加工温度冷却到30oC,冷却速率为20oC/分钟
  2. 测量参考盘与样品盘的热流差
  3. 手动选点来拟合曲线:
  4. 用Pyris软件选择转变温度和顶出温度

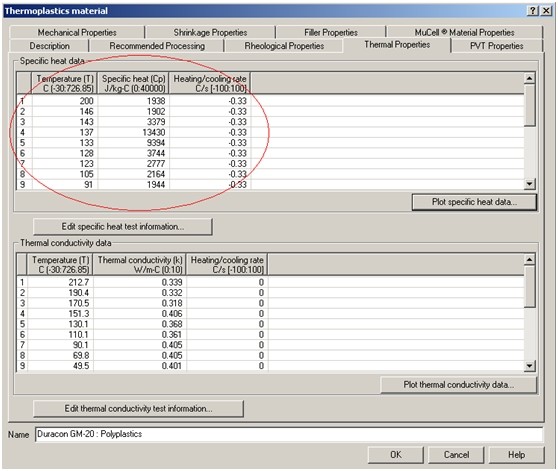

Moldflow材料库中的数据,大部分是单点数据,只有约30%的是多点数据。由于多点数据考虑了不同温度对热传导率和比热的影响,分析结果更准确。
