Moldflow中材料数据的测量


CAE模拟分析的材料数据要求:

填充分析:流变性能、热学性能
保压分析:热学性能、PVT曲线(压力-体积-温度)
冷却、翘曲分析:PVT曲线(压力-体积-温度)、机械性能、模内残余应力修正算法



材料数据测试设备及方法

流变性能测量: 流变性能测量主要包括粘度曲线测试、熔融指数测试。
粘度曲线测试


采用与实际生产相同的流变测试方法,测试在不同剪切速率、不同熔体温度情况下,实际粘度值的变化。

熔融指数测试

热学性能测量: 热学性能测量主要包括热传导系数测试、比热数据测试、转变温度测试、顶出温度测试。

热传导系数测试

测试方法:采用美国材料实验标准D2930线热源法,将一个线热源探针插入到一个圆柱形的试样中 ,在热平衡状态下,一定数量的热能会经过探针沿着试样的轴心供给,探针内温度上升的速率直接受其周围材料的热传导性能的影响 ,通过分析温度对时间的曲线的斜率,周围流体的热传导系数值就可以计算得到 。

比热数据测试、转变温度测试、顶出温度测试

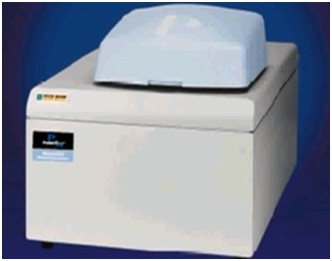

DSC有高度的精确性和灵敏性 ,小的熔炉能降低分析时间 ,高效的信号传递使你不会漏掉转变点的临界值 ,闭环导热控制能精确的进行比热分析, 而且此设备能提供转变温度测试、顶出温度测试。

PVT曲线测量: PVT曲线测量主要测试在不同压力、不同温度情况下,材料体积比容的变化。

机械性能测量: PVT曲线测量主要测试弹性模量、泊松比、剪切模量。

测试:拉伸模量/ASTM D 638、泊松比/ASTM E 132、剪切模量使用Rail剪切测试。
修正模内残余应力-CRIMS : CRIMS测量主要把软件收缩计算和实际生产收缩值做数据拟合,修正理论与实际收缩数据的差异

测试流程




总结
准确的材料属性数据对于获得准确的模拟结果至关重要。Autodesk Moldflow 塑料实验室提供了材料测试和数据拟合服务,以支持 Autodesk Simulation Moldflow 软件的材料数据库。

Autodesk Moldflow 塑料实验室在塑料加工的材料鉴定领域一直处于领先地位,此实验室具有超过 25 年的材料鉴定经验,共测试了 8,000 多个等级的热塑性材料和热硬化性材料。该实验室能够进行各种各样测试,通过这些测试提供完整且精确的材料鉴定数据。
