标准图框_标题栏_明细表制作



概述
（1） NX现在虽然有了GC工具还有GB的标准以及自带的工程图模板；但凡用这个自带模板的人都会觉得那个根本就不是我们所想要的！比如，这个图框本身有可能就是我们所想要的；NX自带的模板尺寸，标注字体，以及做局部放大图等等，都不是我们想要的效果！
（2） 一般大公司我们理想的模板是怎么样的？我所想要的大致如下：
a) 在NX中点击“新建”有模板可以选；

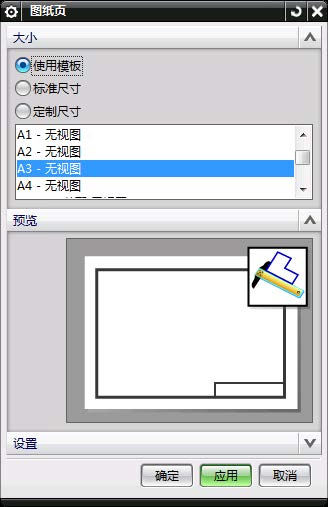

b) 在工程图中新建“图纸页”也有模板可选；
c) 剖视图、局部放大图等不用再手动更改；（默认的制图局部放大图外圆圈线要更改为细线，视图标签中间没有横线，还自动有英文前缀等）
d) 工程图标题栏要能支持属性同步；
e) 出装配图，明细表自动生成；
f) GC工具“属性填写”已经有默认，并且可以下拉式菜单选择常用人员名单；
比如，这个图框本身有可能就是我们所想要的；NX自带的模板尺寸，标注字体，以及做局部放大图等等，都不是我们想要的效果！

标准图框创建

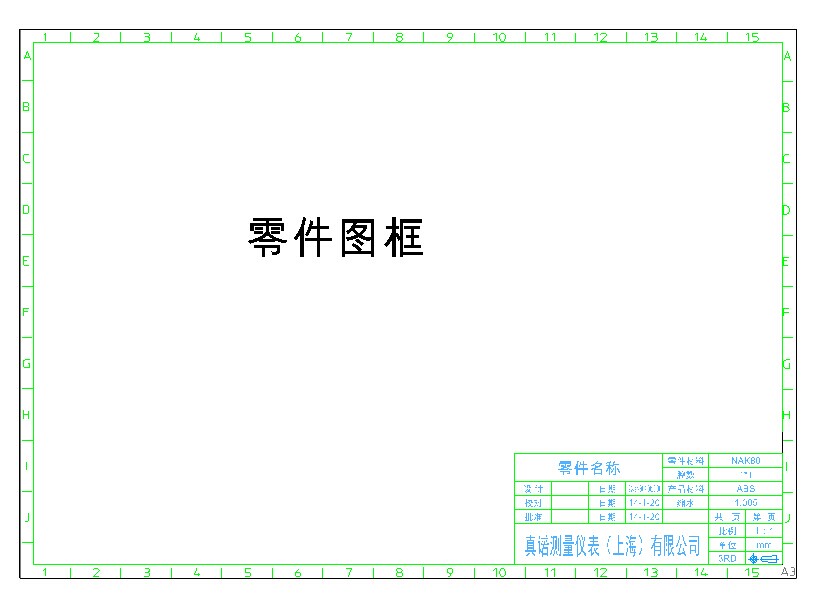

图框外围轮廓的绘制
在这个实例中，我只举其中一个例子，就是A3的带明细表表头的图框，其它的图框创建方法与本例一样，如果是不带明细表（非组件模板）删掉组件模板中的明细表头即可。
虽然每个公司的模板不尽一样，但大致方向是一样，都基本上跑不出国标范围！
绘制方法可以直接用“曲线”工具里面的“矩形”命令绘制。

调用图框
打开原来的图框
删除原有标题栏

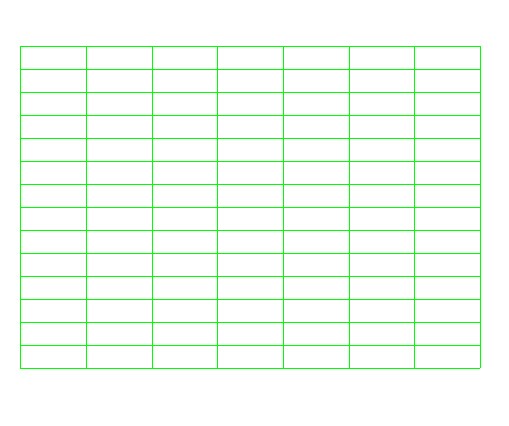

插入标表格
进入制图模块
标题：栏插入——表格——表格注解

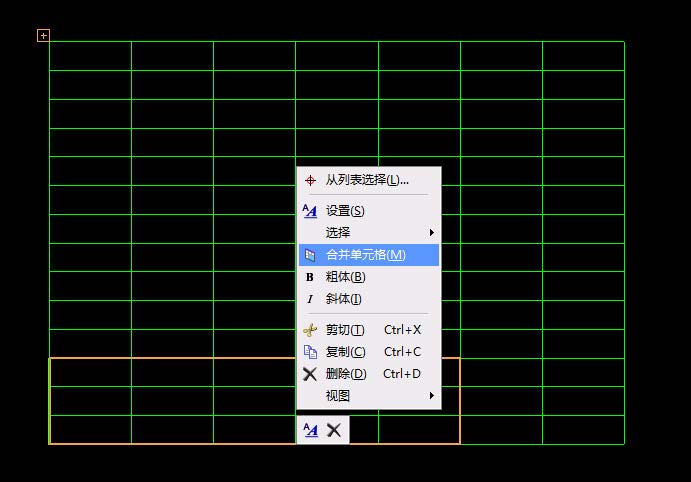

选择合并单元格——右击鼠标——合并单元格

修改表格（合并单元格）
根据公司图框表准，合并单元格，结果如下

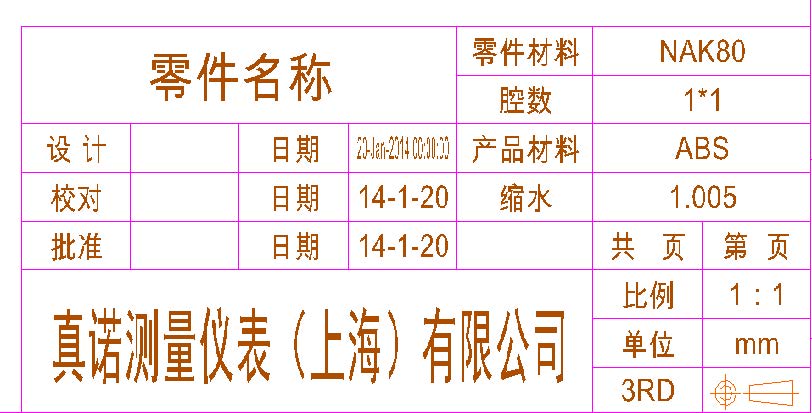

根据公司标准填写标题栏，后面内容可不填写（如设计后面一格为空）

打开GC工具箱制图模板
路径：D:\Program Files\Siemens\NX 9.0\LOCALIZATION\prc\simpl_chinese\startup\model-plain-1-mm-template.prt

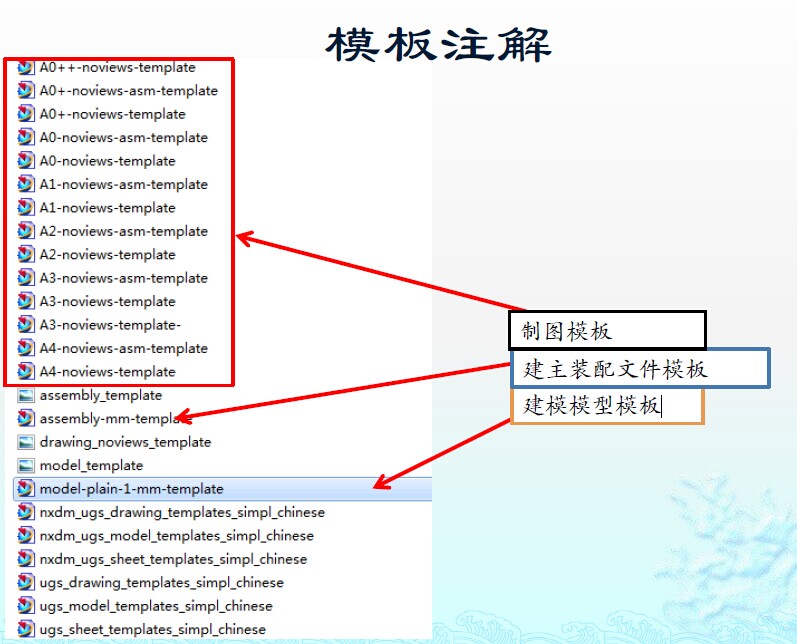

模板注解如下一页

打开模型模板文件
模板文件名称：model-plain-1-mm-template.prt

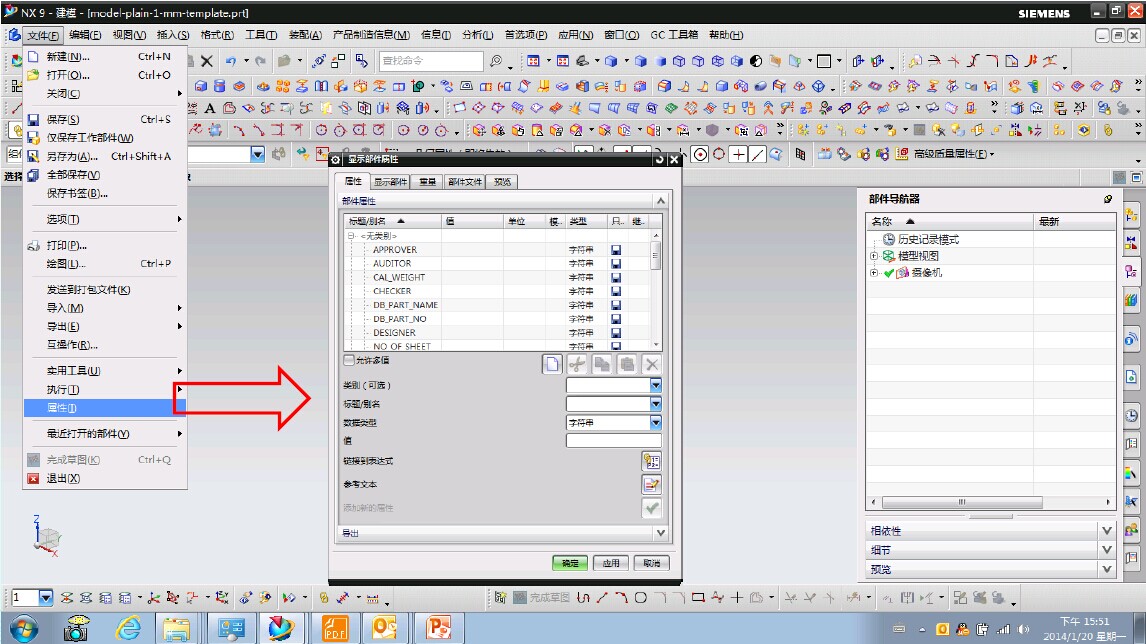

标题栏：文件——属性

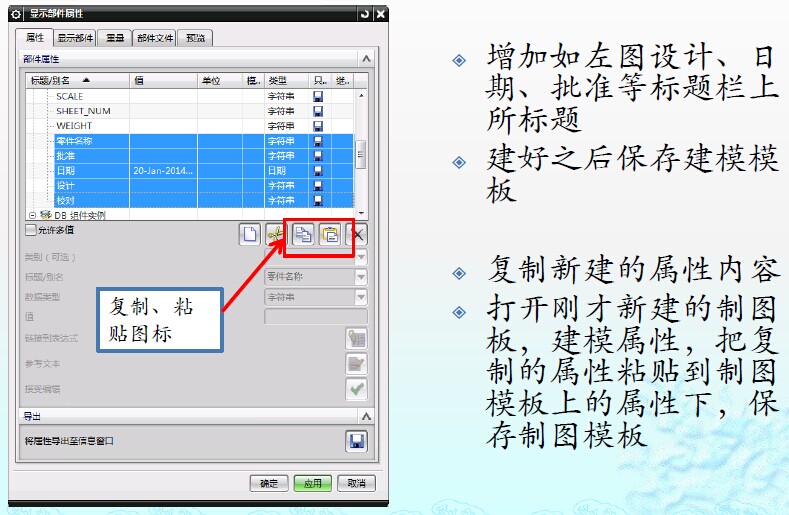

新增属性内容

新增标题栏属性

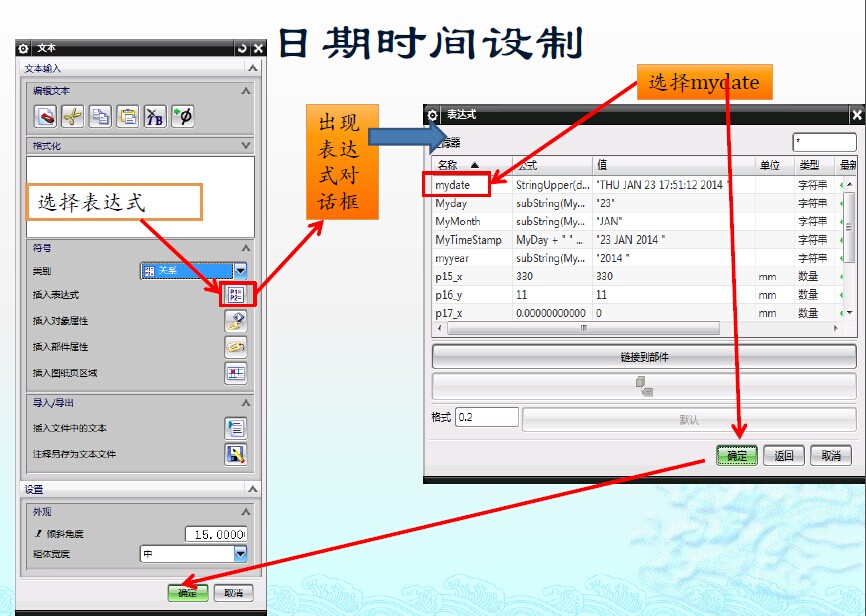

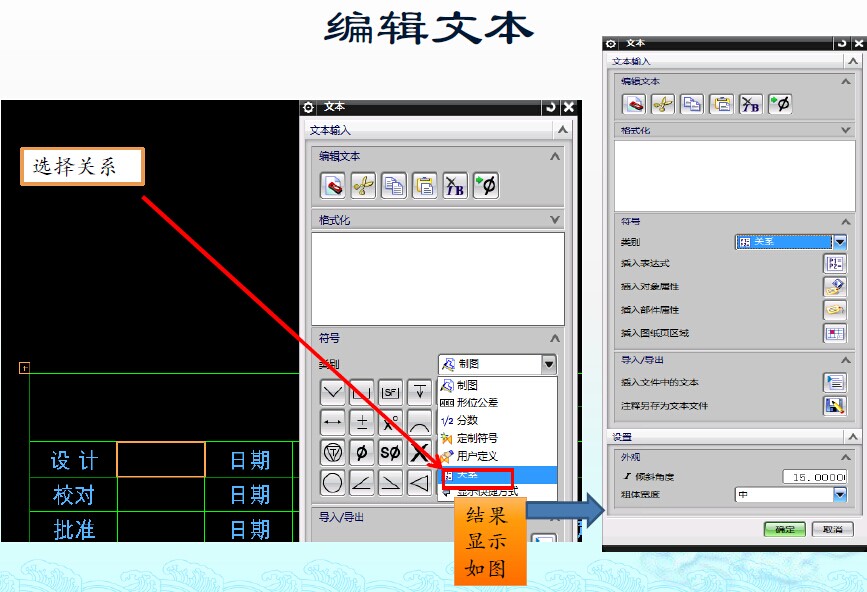

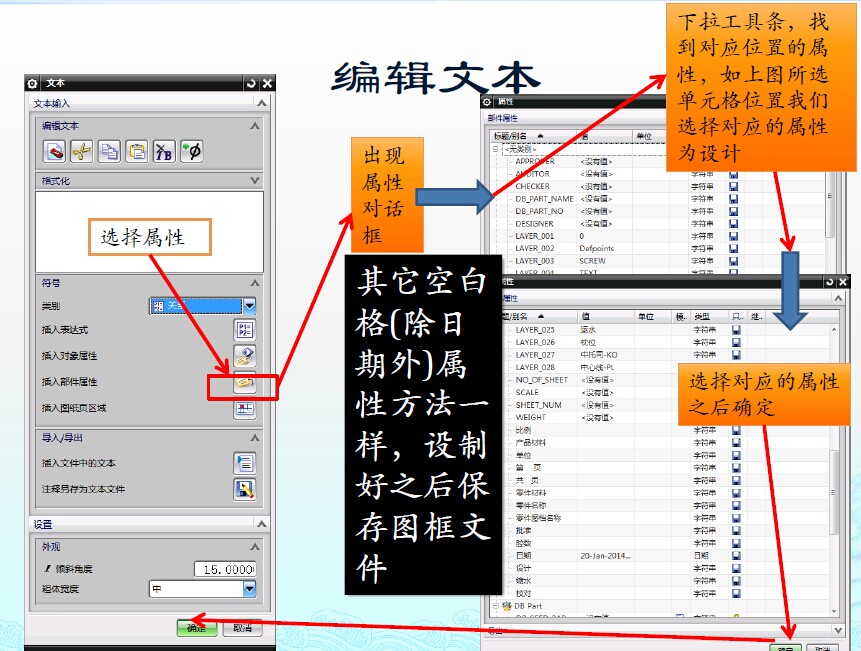

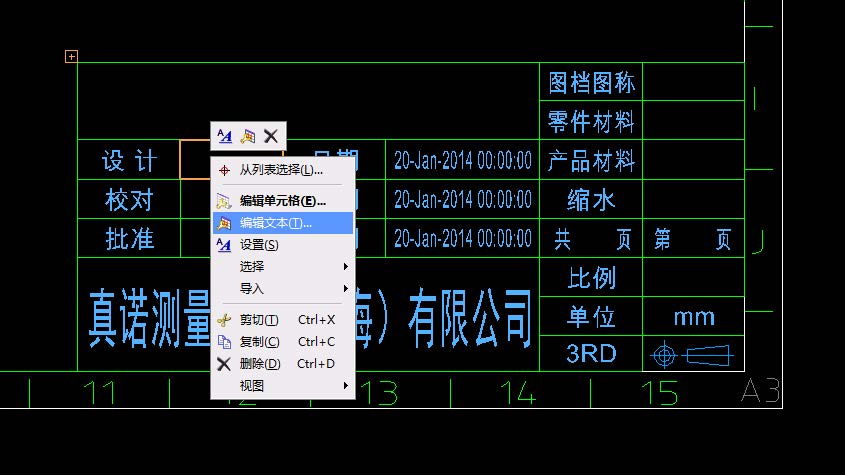

标题栏上选择空白单元格，右击鼠标，选择编辑文本

测试
新建一图档，进入制图模块，选择更改过的模板，按确定，按CTRL+L，打开所有图层。结果如下图：

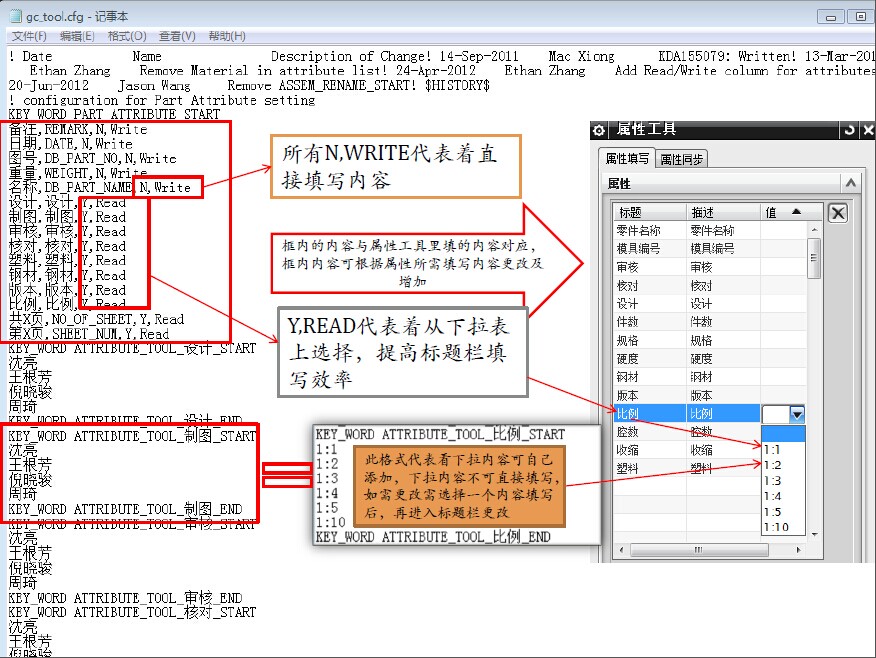

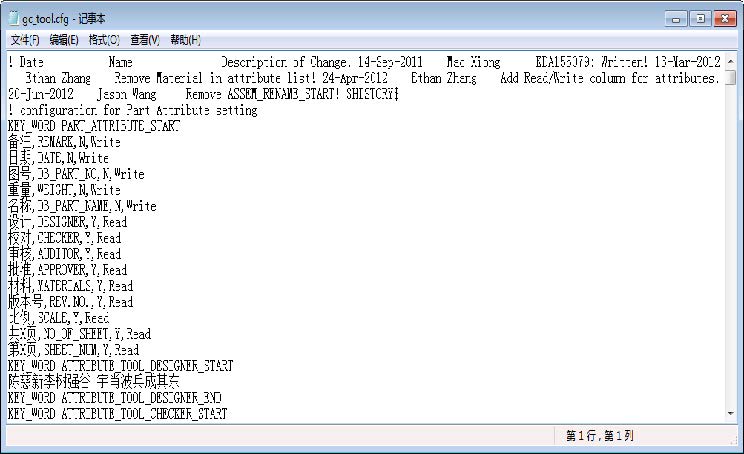

属性工具配置文件的变更
路径：d:\Program Files\Siemens\NX 8.5\LOCALIZATION\prc\gc_tools\configuration\gc_tool.cfg

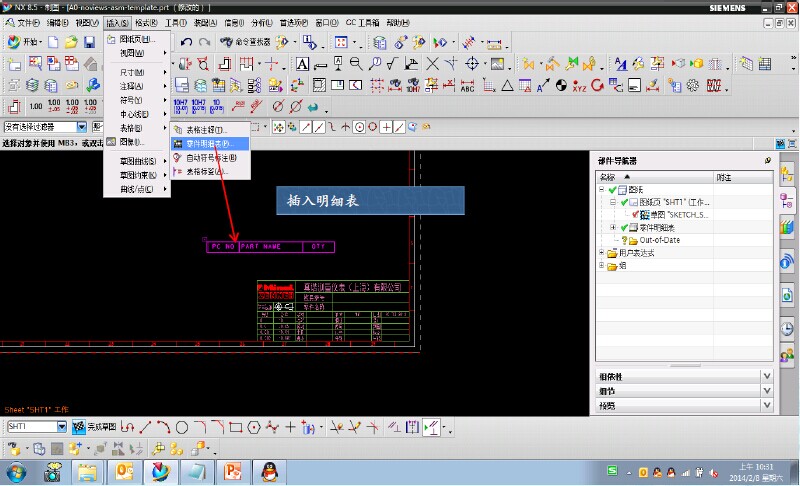

装配零件明细表制作

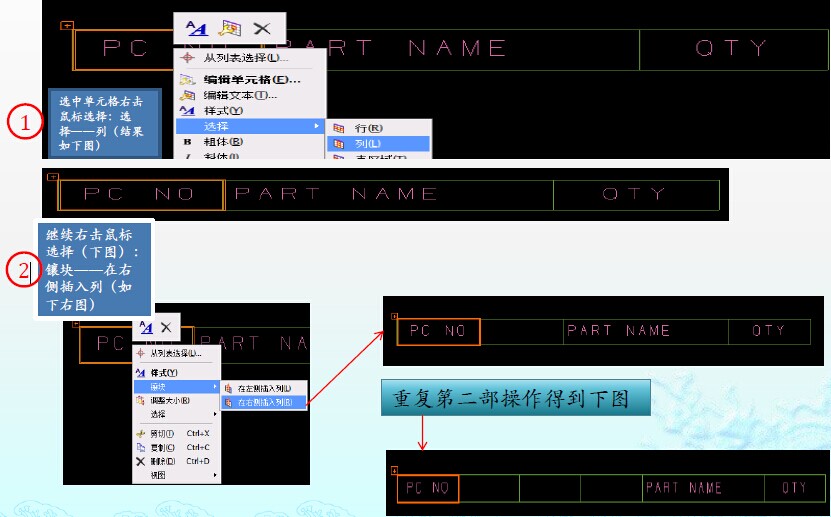

编辑明细表

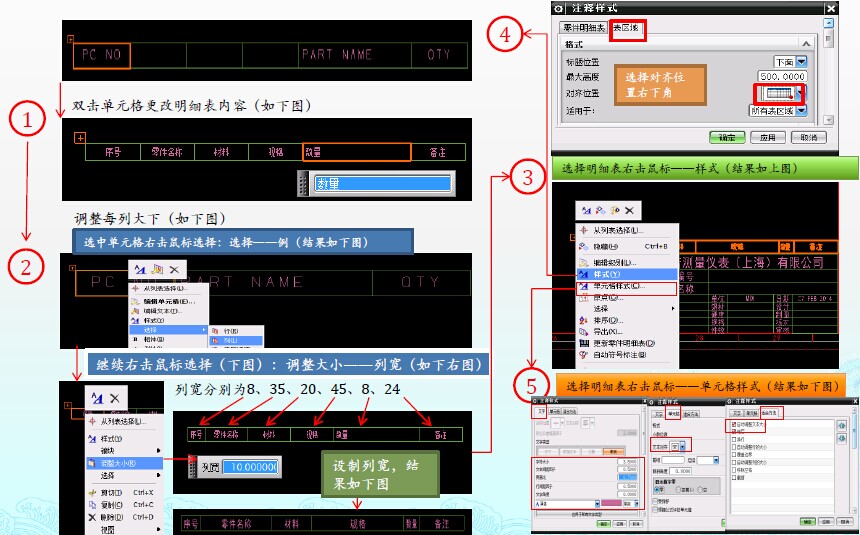

修改明细表标题

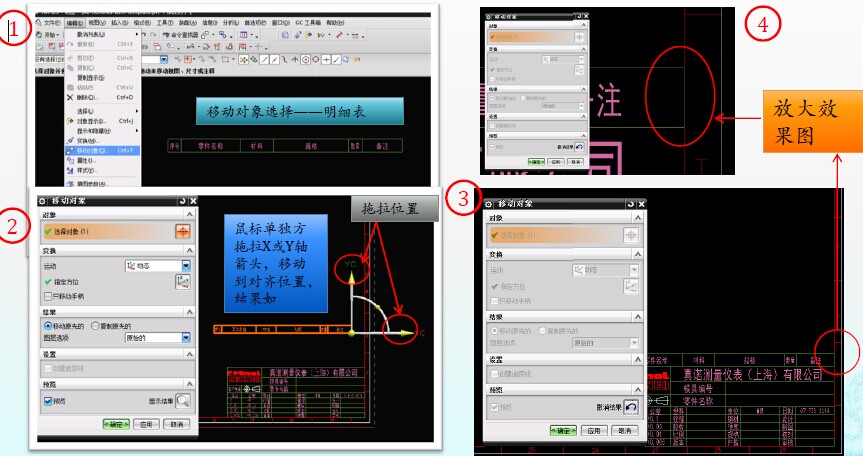

移动明细表

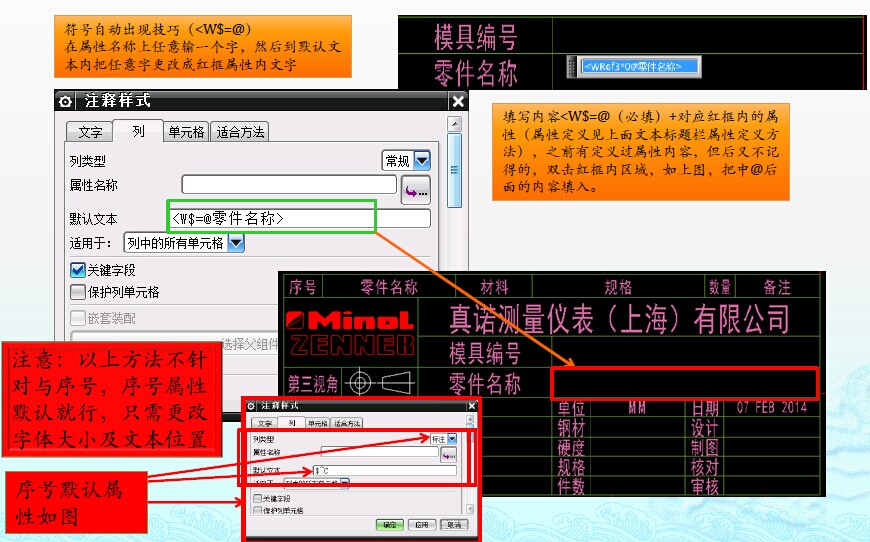

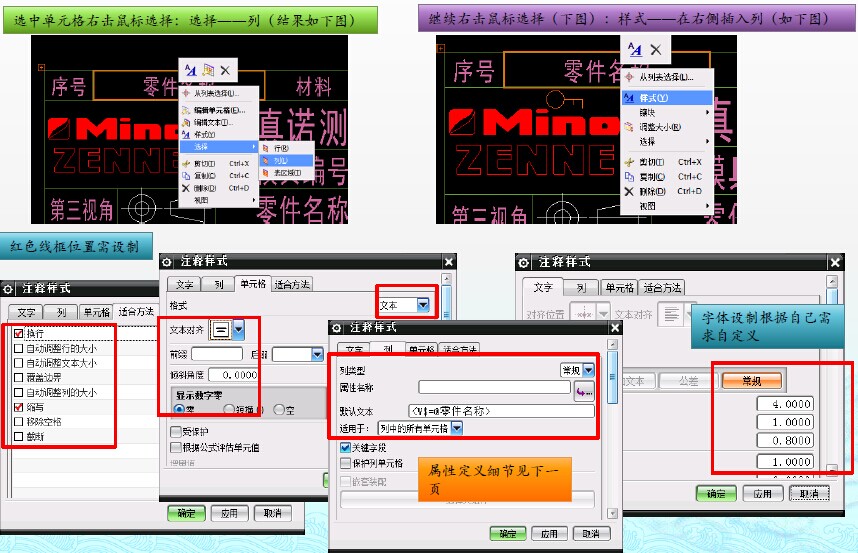

明细表属性定义

明细表属性定义细节

测试

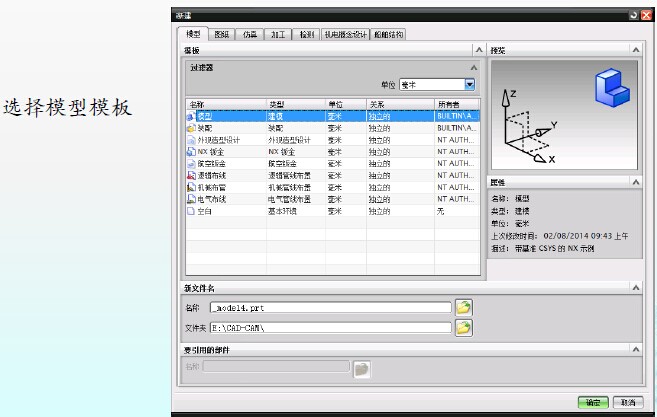

1、新建两个模型文件

测试

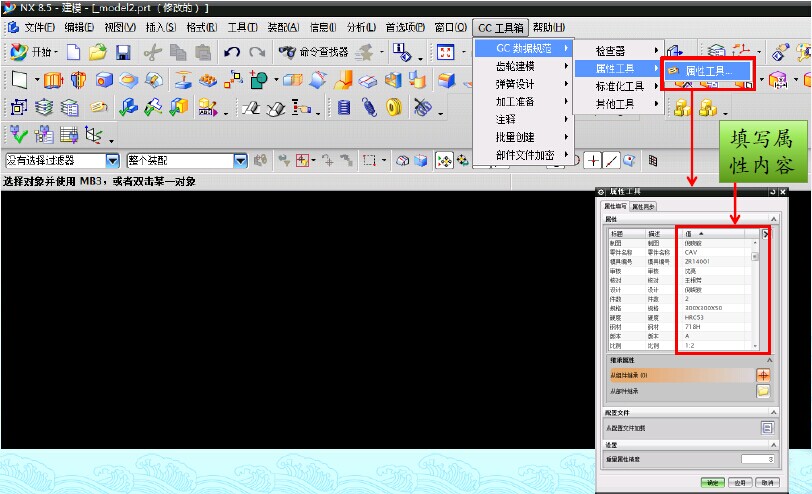

进入新建两模型后填写零件属性

测试

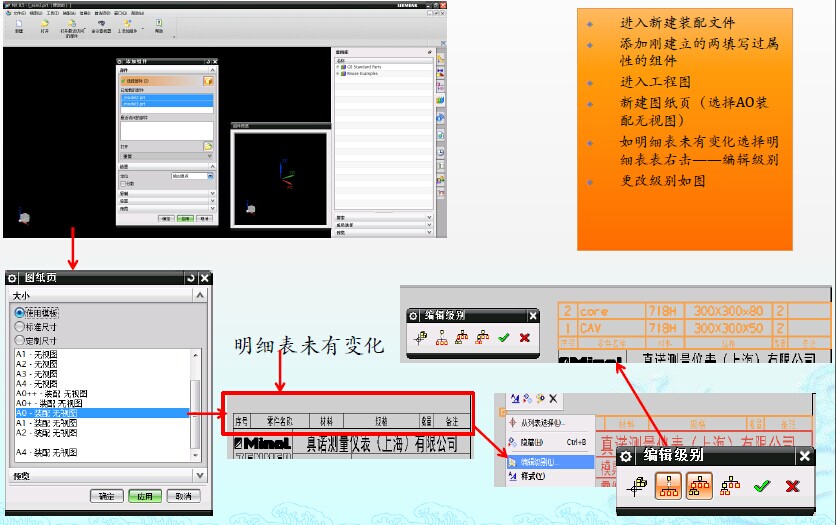

2、新建一个装配 文件

测试
