Workbench和经典APDL联合疲劳分析完美结合!
发布者:cadit 发布时间:2018/12/5 阅读:23 次

Workbench和经典APDL联合疲劳分析完美结合!

机械结构的疲劳分析是一个非常有价值的分析手段,它能大大缩短产品的生产周期,提高企业的竞争力。

劳分析的基础是提取两种疲劳工况之间的应力幅。

采用workbench 和 APDL 联合的方法,可以有效计算结构的应力幅。

下面具体介绍其操作方法。

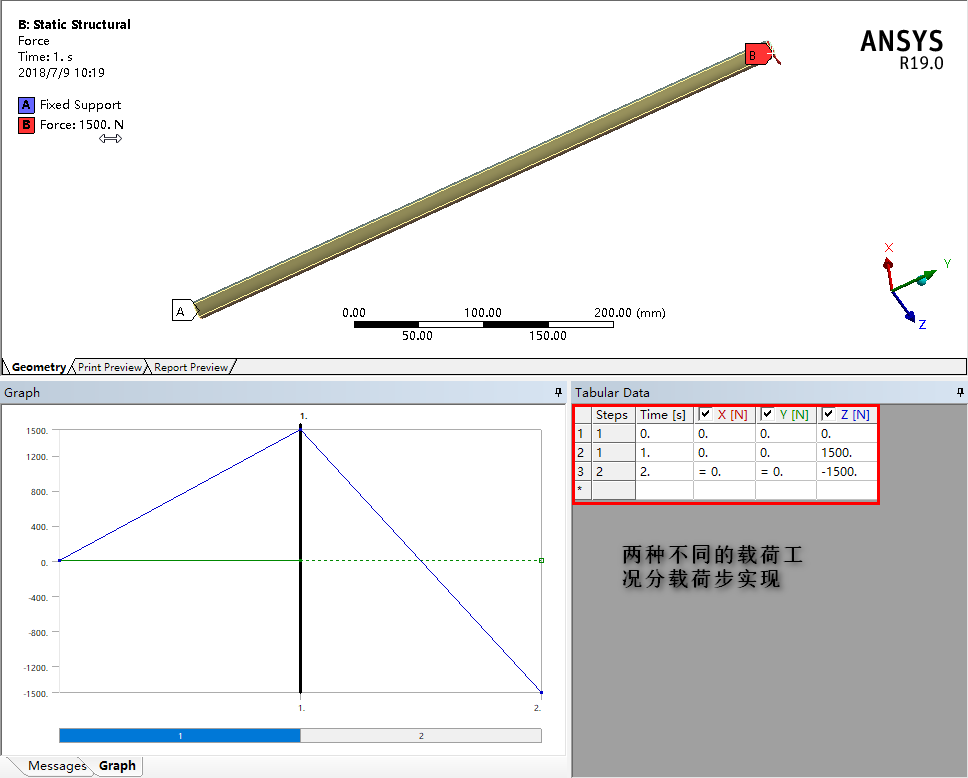

1. ME 中分载荷步实现疲劳分析的两种工况计算

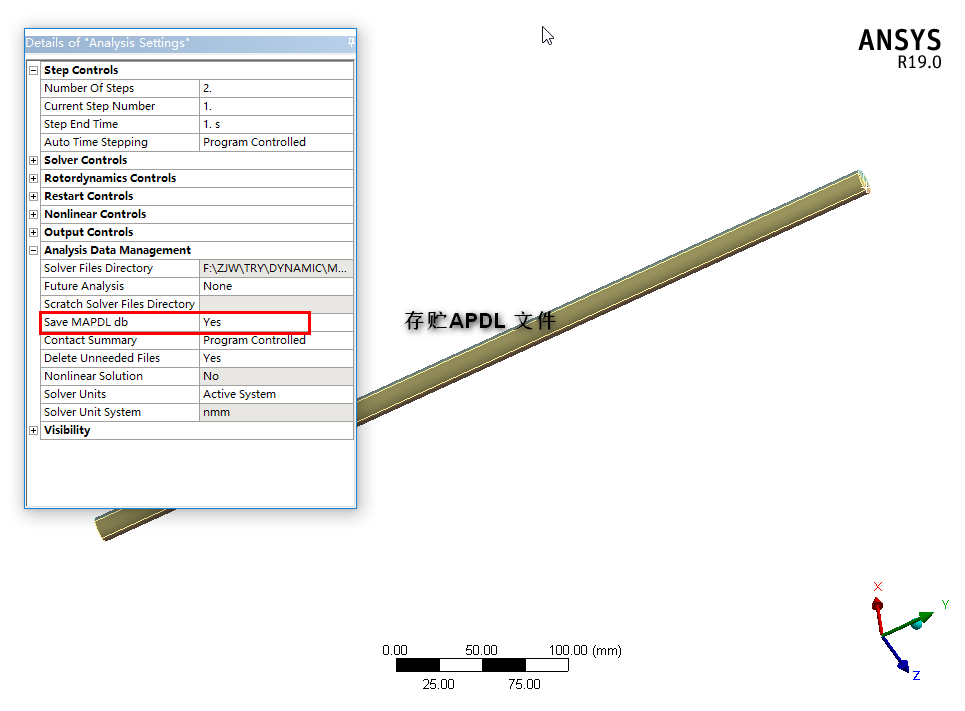

2. 注意数据输出控制中存储APDL相关文件

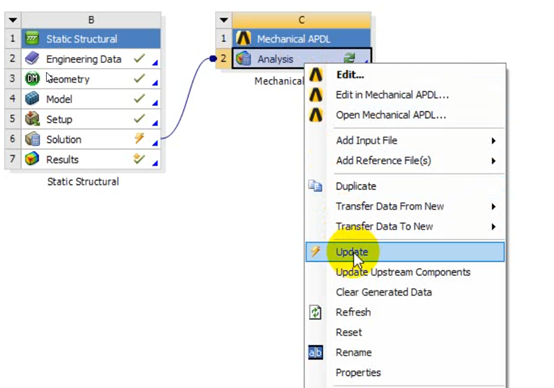

3. 在WORKBENCH 截面将ME数据导入APDL中并同步数据

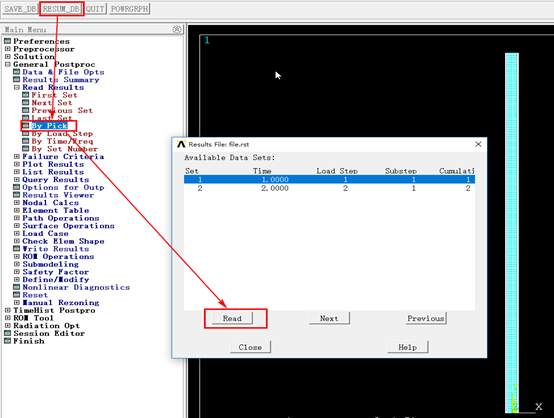

4. 打开相应APDL, 按如下操作完成数据导入,设置第一个载荷步,第二个载荷步。

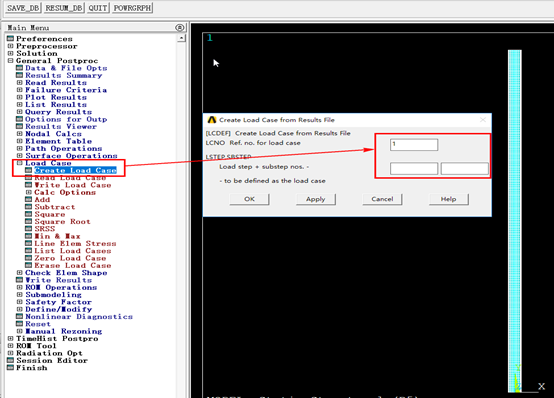

5. 采用Subtract 完成结果数据相减,得出应力幅。



本期分享就到这里结束啦,更多内容,您可扫描下方二维码关注新科益微信公众号和官网:www.cadit.com.cn 精彩内容等着您 ,下期我们不见不散!
