ANSYS RBD 中瞬时载荷导入到静结构分析中进行局部结构应力分析?
发布者:cadit 发布时间:2019/4/24 阅读:582 次

在完成一个刚体动力学分析之后,分析人员如果想要在静力分析中对结构中的某个(某几个)零件施加铰链力和惯性力,我们可以按照以下步骤实现:

1. 完成相关刚体动力学分析





2. 提取某时间点载荷,此处以0.5秒为例;

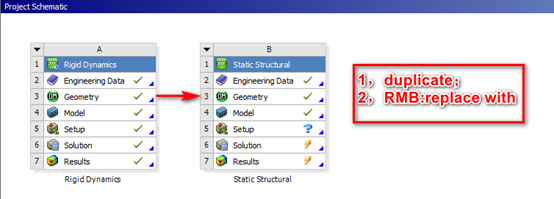

3. 在workbench project界面下将RBD分析转换为静力分析;




4. 打开静力分析,以长连杆为例。抑制与静力分析无关的选项,并将零件行为改为Flexible;






5. 导入motion load,打开惯性释放选项,打开弱弹簧(可选);



6. 求解并提取相关应力和变形,观察结果;
