划分网格
发布者:cadit 发布时间:2015/2/9 阅读:2474 次

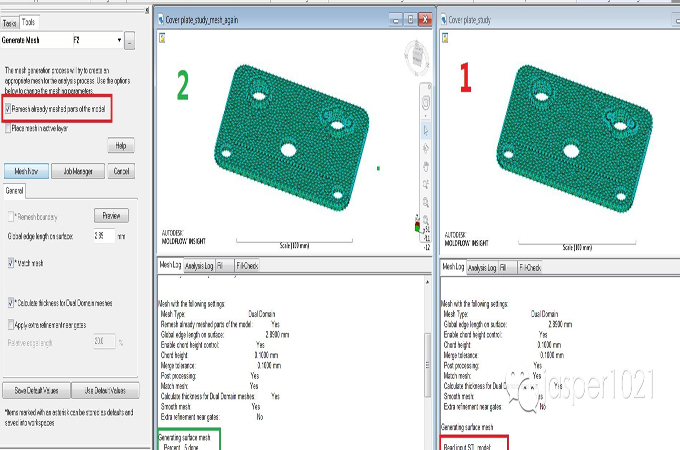

最近有些资深用户注意到,在第一次划分网格后,我们接着又做了第二次网格划分,这次我们勾选“Remesh already meshed

parts of the model",并采用与第一次完全相同的网格划分参数,我们发现第二次划分的网格与第一次划分的不同,比第一次网

格质量更好数量更少。

向Shoudong博士请教后,我们发现对于STL或者CAD模型,第二次划分网格,实际上是以第一次的网格为输入,会在第一次网

格上进行细化/优化,所以一般会得到更好更顺滑(smooth)的网格,和Remesh Area功能的机理类似。

但Shoudong博士提醒:

1/这个是时间和网格质量的平衡,用户可以尝试多次,以得到适合的网格

2/另外对于CAD模型如果有一些特征用户需要保留(曲面上故意地打断成不连续),重新划分网格可能会导致这些局部曲面打断

效果丢失(节点被重新排列)
