汽车内饰


概述

汽车内饰系统是汽车车身的重要组成部分,而且内饰系统的设计工作量占到车造型设计工作量的60%以上,远超过汽车外形,是车身重要的部分之一。汽车内饰主要包括以下子系统:仪表板系统、副仪表板系统、门内护板系统、顶棚系统、座椅系统、立柱护板系统、其余驾驶室内装件系统等等。这类产品通常会出现缝合线、变形等各种成型缺陷。

Moldflow汽车内饰件解决方案

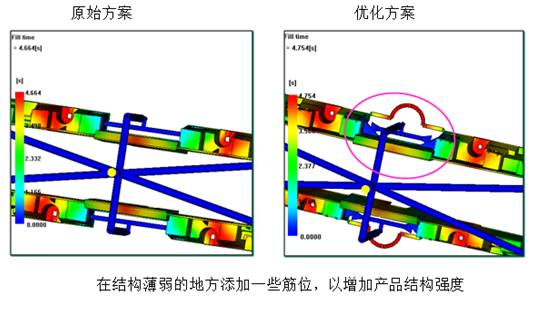

优化产品改善变形案例 如下为汽车内饰后保中支架,采用增加筋位的方法增加产品中间部分的结构强度, 从而有效降低了变形。

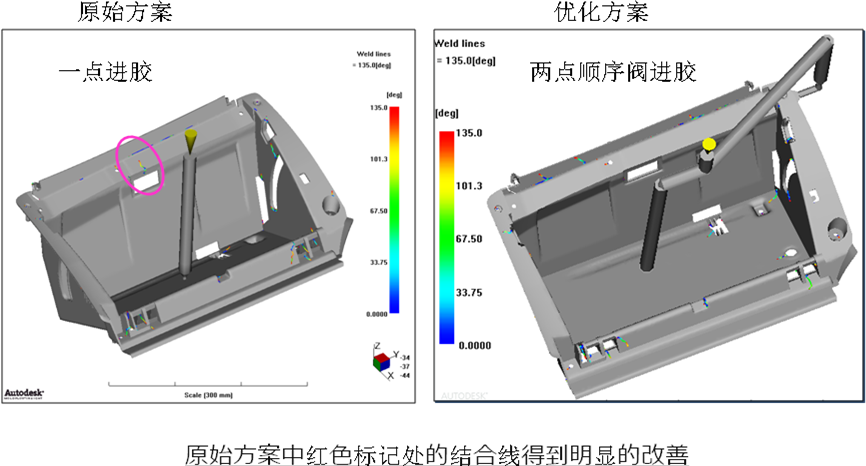

优化浇口位置及数量改善熔接线的案例
通过优化浇口数量和位置,采用两点顺序阀进胶的方式,从而改善结合线的位置,达到预想的效果。

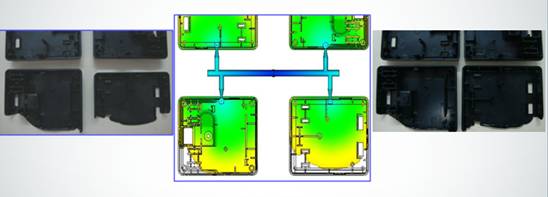

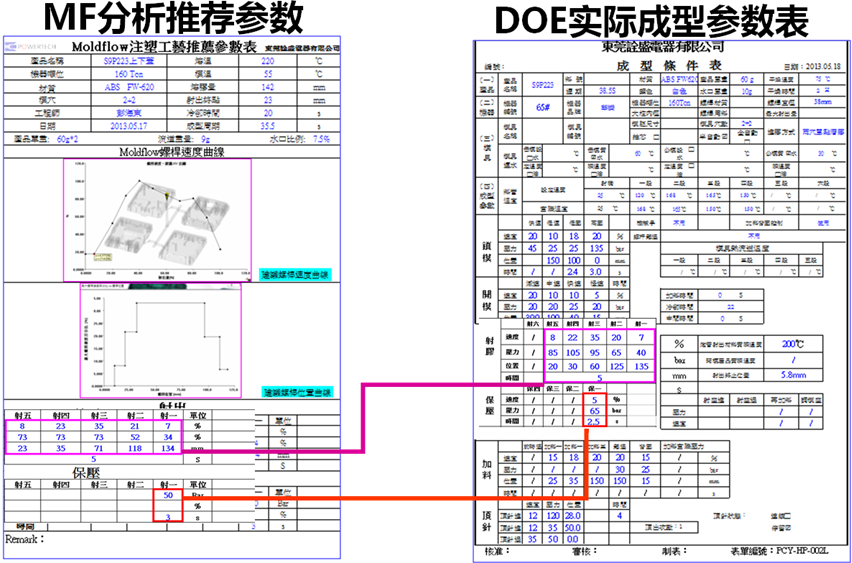

DOE与实际试模的对比,从而验证MF分析的精确性。
