应用小技巧 | ANSYS MECHANICAL 多体动力学分析?
发布者:cadit 发布时间:2019/4/24 阅读:157 次

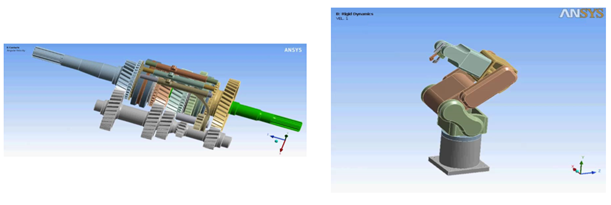

多体动力学分析,顾名思义就是分析一个多体系统的动力学性能。

这个系统由如下特点:

  • 各个部件可以是刚体也可以是柔性体;

  • 各个部件通过一定的连接关系连接起来;

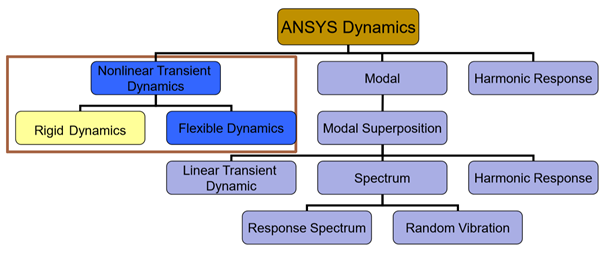

ANSYS动力学分析包含很多分析类型,总的来说分为时域分析和频域分析两大块。

ANSYS Rigid Dynamics 是ANSYS Dynamic产品的重要组成部分。




 对于多体动力学分析,ANSYS支持刚体多体动力学和柔性体多体动力学。


刚体多体动力学由以下特点:

1.部件完全为刚体;
2.运动和运动副和接触有关系;
3.目的是计算运动和力;
4.求解自由度很少,计算速度很快;
5.非常适合时间历程短且变形大的问题求解;
6.在ANSYS Rigid Dynamics中分析;
7.基于能量守恒定律;

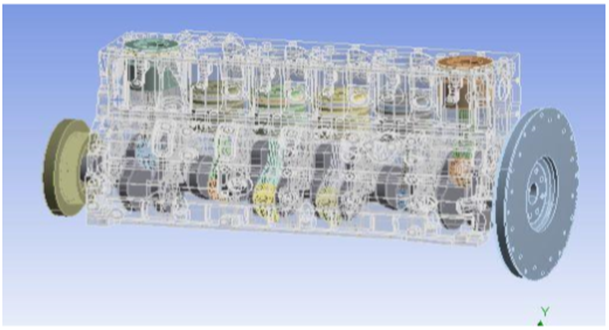

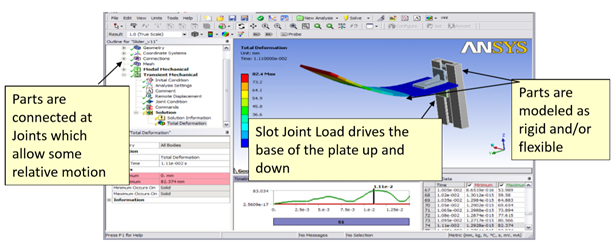

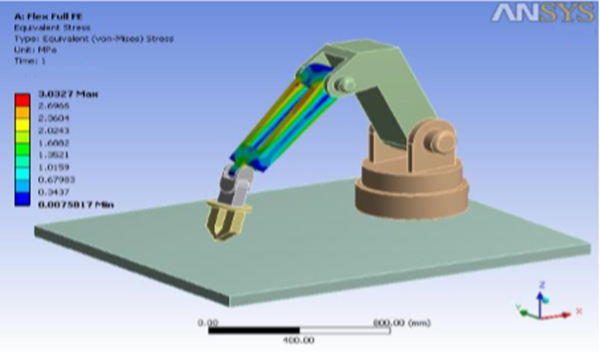

柔性体多体动力学由以下特点:

1.部件可以是刚体,也可以是柔性体;
2.支持所有类型的非线性;
3.系统运动除了和运动副和接触有关系,还和柔性体的变形有关系;
4.目的是计算运动,力和应力;
5.求解自由度大,计算速度慢;
6.基于CMS的算法可以提高求解效率;
7.在ANSYS Transient Structural中分析;
