Moldflow一键式模型处理及分析功能!
发布者:cadit 发布时间:2019/8/14 阅读:184 次

一键式模型处理及分析功能在网格单元未生成之前设置边界条件,一次操作执行网格单元生成及分析求解连续作业任务。

操作应用场景:

l  对于Moldflow新工程师或者非专职分析工程师,方便快速上手操作检查分析结果
l  有经验的用户方便在离开座位之前执行操作(网格+分析),提高分析效率
l  针对大型产品,模型处理和分析需要连续进行,实现无缝式的操作分析流程

操作流程如下:

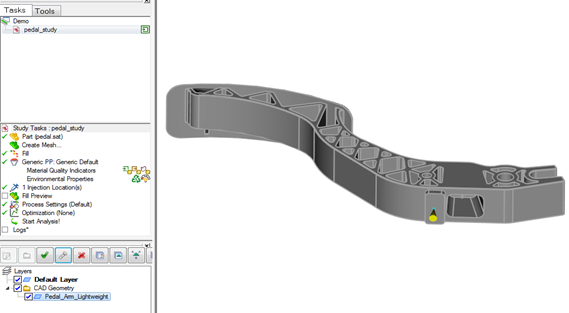

1. 导入模型,设置边界条件如浇口位置等,选择分析序列执行分析,如下图。

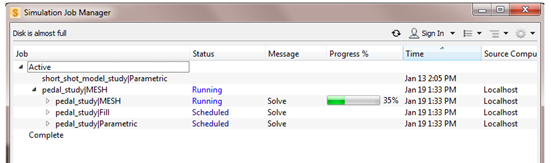

2. Jobmanager依次启动两个任务,先执行网格单元划分,然后执行求解分析,如下

操作注意要点:

l  支持中性面、双面及3D网格单元
l  不支持混合CAD和网格方案,如CAD几何+零件网格
l  推荐导入 CAD 格式,非CAD格式如STL、IGES默认网格设置质量较差
l  不支持3D流道,因为需要在划分网格后将它们缝合到零件
l  不支持冷却cool(FEM)、型芯偏移及热固性分配分析序列
l  不支持限制性浇口、位置面载荷、分配控制器、阀浇口控制器边界条件
