如何应用网格精确匹配选项优化单元生成?
发布者:cadit 发布时间:2020/4/3 阅读:262 次

 大家在使用Moldflow 3D网格单元生成的时候,如果流道也生成3D单元,通常的做法是流道和产品一起导入Moldflow,等生成之后再把流道和产品分开设置属性,但这种做法可能出现如下问题:



可以观察到热流道浇口和产品之间很难完全区分开来,断面不整齐,这给我们检查如变形结果包括分析时带来不便。以上问题可以通过Moldflow网格单元匹配得到完美解决,做法如下

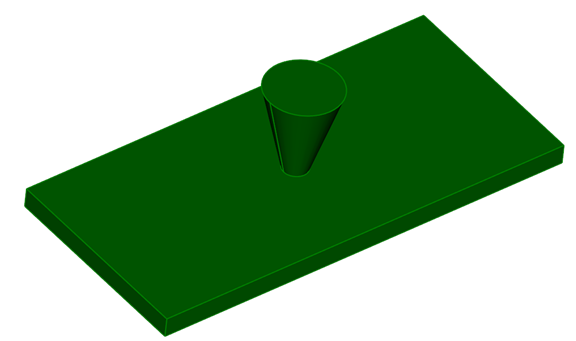

1. 分别创建产品模型和流道模型,当做装配件一起导入Moldflow。

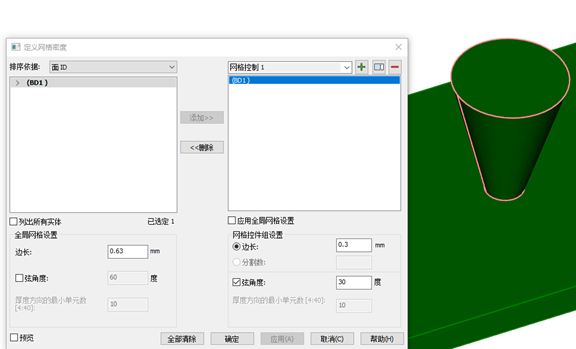

2. 浇口位置根据情况单独设置网格密度,如下

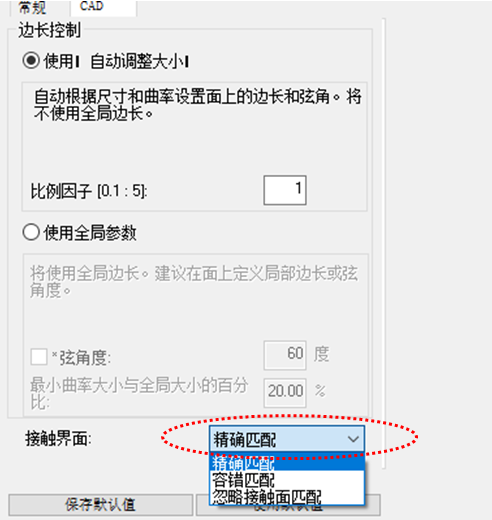

3. 先生成双面网格单元,设置精确匹配,如下

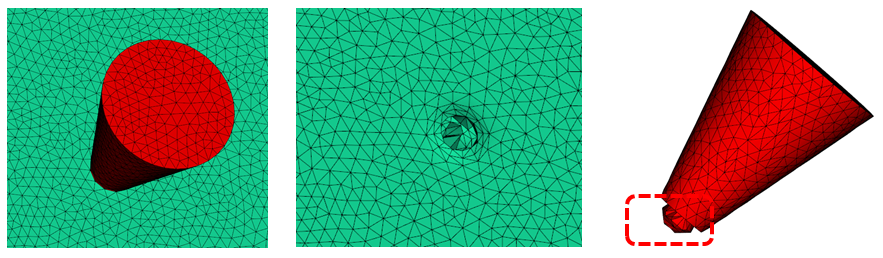

4. 生成双面网格单元,流道和产品网格在不同的层,检查网格质量无误之后转3D网格,如下

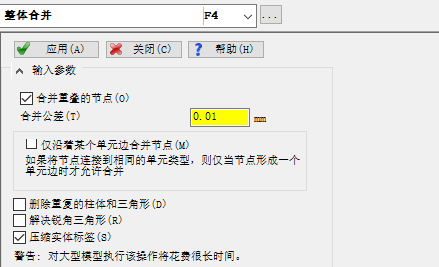

5. 使用全局合并命令globalmerge,取消仅沿着某个单元合并节点选项,使流道和产品连接成一个整体,如下





6. 生成之后在层选项中,流道部分和产品在不同的层,可以很容易的选择流道部分定义属性,且产品和流道连接处结合平整如下





总结:通过网格精确匹配命令可以很好的解决流道和产品结合处不平整的问题,方便准确定义流道和产品的属性。
