设置浇口接触直径提高分析准确度!
发布者:cadit 发布时间:2020/4/3 阅读:379 次

在3D网格分析中,如果注射位置是直接打在产品网格或者3D流道网格上,浇口的接触直径尺寸Moldflow采用默认自动模式,如下:


根据分析选择的不同工艺,主要是两大类,如下

热塑性分析 ----------- 默认浇口尺寸是 2mm
热固性分析 ----------- 默认浇口尺寸是 1mm

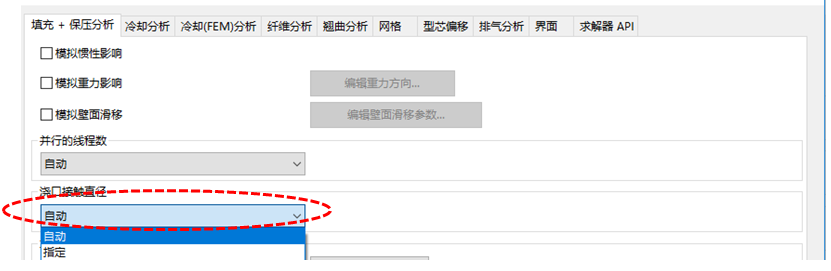

通常我们分析的主要是热塑性的注塑成型,默认的浇口尺寸和实际并不符合,这就需要手动进行调整,如下:

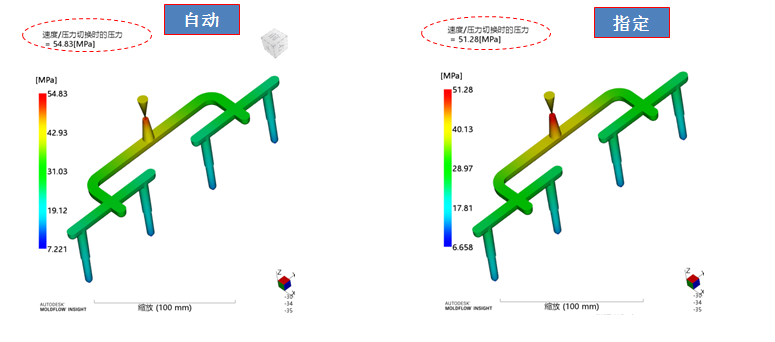

1. 采用自动和指定的方式,对分析结果可能带来比较大的的影响,这是我们分析容易忽略的,如下右图指定浇口接触直径4.5mm,压力减小。

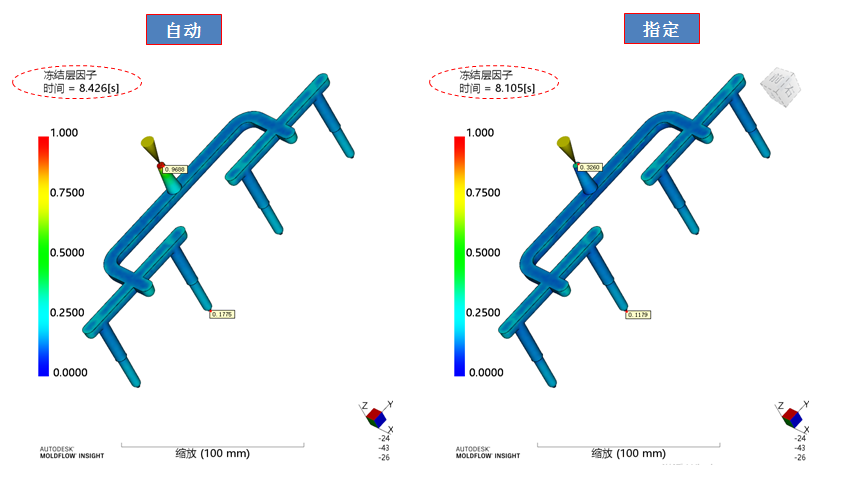

2. 对比冻结层因子结果来看,左图结果在8.4秒左右主流道凝固,无法继续保压,右图8.1秒左右可以继续保压。

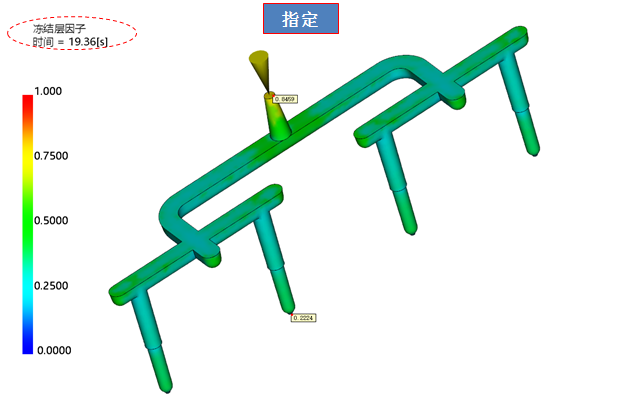

3. 采用指定浇口接触尺寸,保压可以持续到19秒左右,这和实际成型结果一致。


小提示:在向柱体单元注射或在气体注射位置上注射时,设置浇口接触直径不产生任何影响,但它对气体辅助注射成型分析过程中的塑胶注射存在影响。
