ANSYS Mechanical 前后处理操作技巧
发布者:cadit 发布时间:2021/11/3 阅读:302 次

1、如何输入/输出cdb文件?

1.1、从WB中输出file.cdb文件

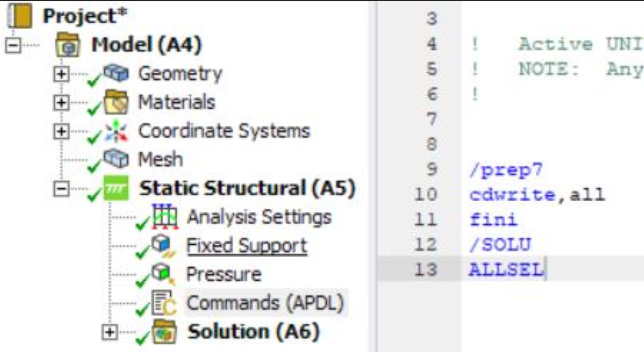

‐ 在结构分析下插入下图命令行‐ 求解完成后位于求解文件夹下

1.2、输入cdb文件到WB中

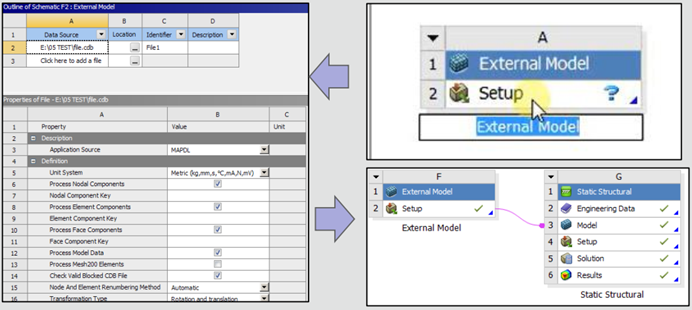

‐ External model>>setup‐ 指定合适的单位‐ 新建分析项目‐ 把setup拖拽到新分析项目的model中

2、如何将变形后的结构导入进行后续分析?


3、打开Mechanical 2020R2中文版界面

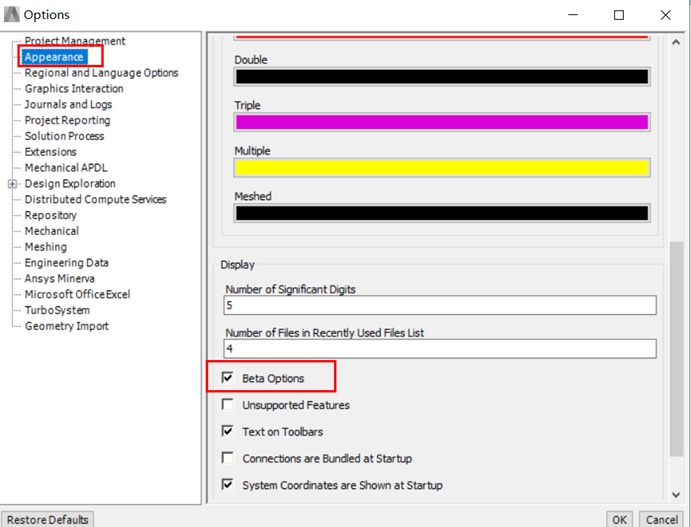

‐ Workbench界面下点击tools>>options...在弹出的对话框中,点击Appearance, 在右侧勾选Beta Options, 点击OK确认。

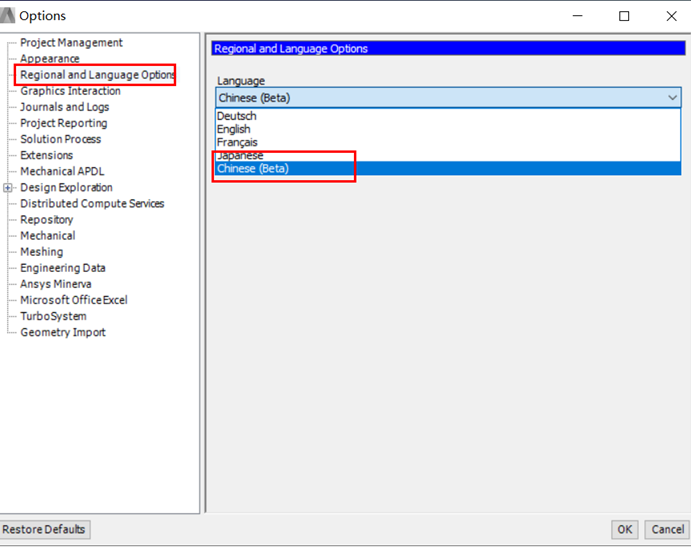

‐ 点击左侧Regional and Language Options, 在Language下选择Chinese (Beta), 点击OK确认,关闭并重启ANSYS Workbench。

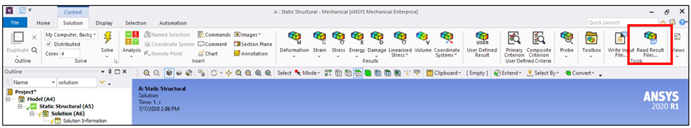

4、求解结果文件rst如何导入WB mechanical

5、Workbench界面结构仿真运行速度慢,特别是打开工程数据库时更慢,建议清理临时文件

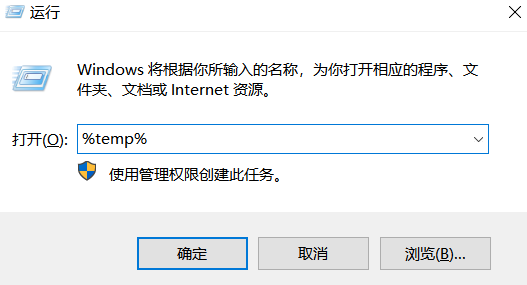

‐ 快捷键WIN+R,弹出运行界面,输入 %temp% ,确定,然后删除所有临时文件,重启电脑。
