作为汽车的“心脏”，发动机是一个复杂的综合体，其仿真问题涉及到结构力学、热、流体力学、电磁以及多物理场等多个领域。发动机相关流体特性的仿真分析，能对其性能的优化起到至关重要的作用。

某公司缸内直喷汽油机的喷油特性与燃烧性能分析

　　在多年发动机仿真分析工程经验的基础上，ANSYS开发了完整的适用于汽车发动机缸内流动及喷油、燃烧性能计算的标准仿真模板，在ANSYS Workbench平台下，能够快速自动化的完成仿真流程。

　　某公司利用ANSYS CFD工具分析了缸内直喷汽油机两段喷油特性及燃烧性能，计算结果与实测值一致。

　　发动机几何：

　　二次喷油过程：

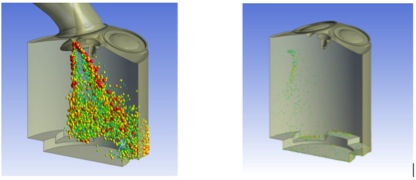

左：第一次喷射（吸气冲程）；右：油滴蒸发（压缩冲程）

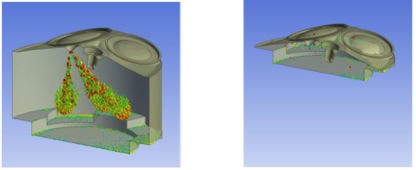

左：二次喷射（压缩冲程）；右：二次油滴蒸发

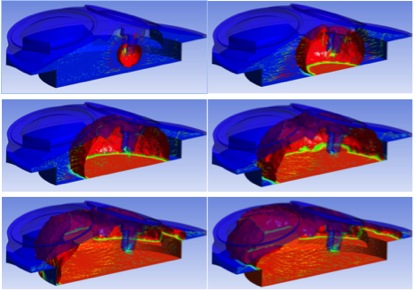

　　点火及燃烧过程：

某公司曲轴强度及疲劳性能分析

　　曲轴是发动机较重要的零部件之一，其疲劳失效及断裂将引起其他零部件随之破坏，甚至造成安全事故。特别是随着发动机动力性和可靠性的提高，其强度问题变得更加重要。曲轴强度研究包括静强度及疲劳强度两种。静强度研究的目的主要是关心曲轴在承受较大工作载荷时的应力分布情况，找出各危险部位。本案例首先利用多体动力学软件对曲轴系统进行多刚体运动学额动力学仿真，获得曲轴强度仿真的准确的载荷边界。进而利用ANSYS Mechanical进行静强度的有限元分析，在ANSYS Workbench平台下，能够快速自动化的完成仿真流程。

　　某公司利用ANSYS工具分析了曲轴强度及疲劳性能，并与试验结果进行对比，达到预期目标。

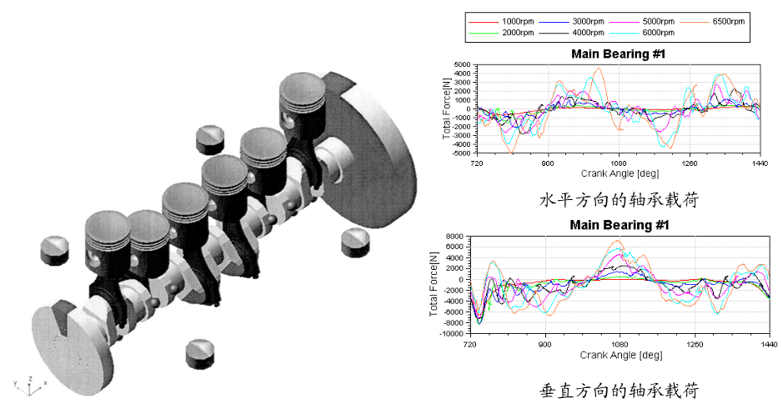

左：曲轴模型；右：轴承载荷

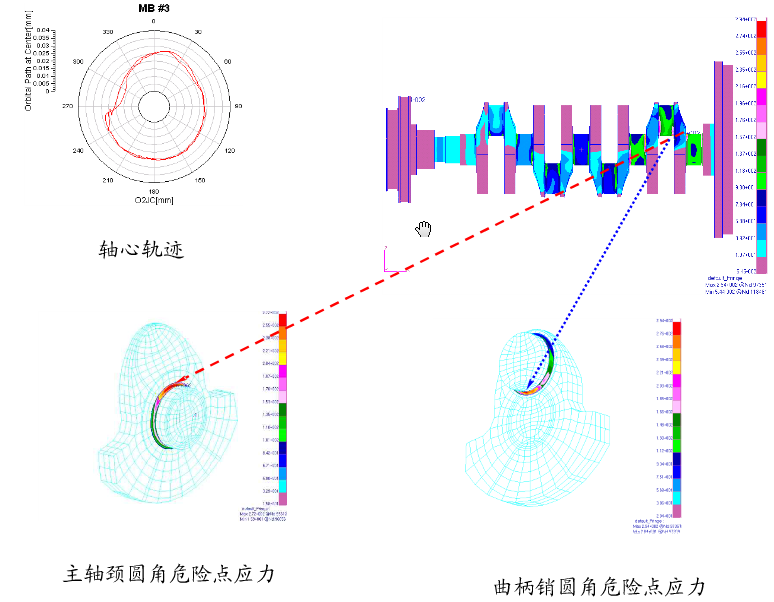

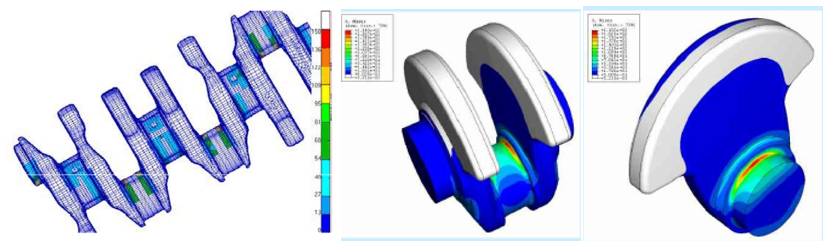

曲轴强度分析及危险点确认

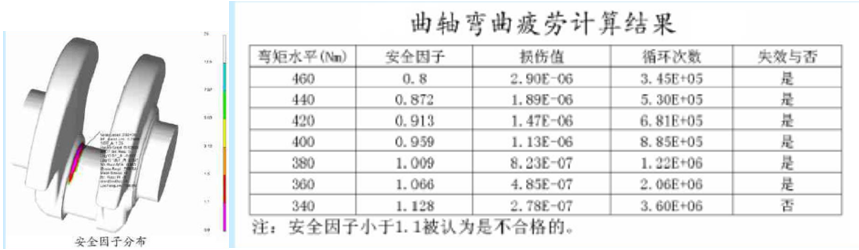

曲轴疲劳分析
